手拉葫蘆齒輪沖動的設計特點

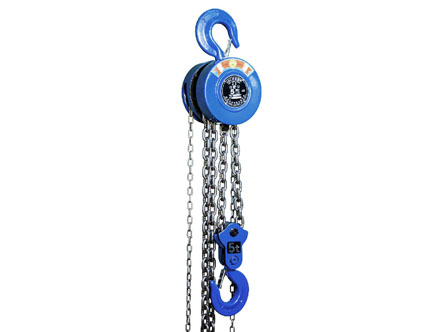

手拉葫蘆的傳動齒輪，用堆成排列的兩組兩級直齒四柱齒輪傳動。在手鏈輪軸（五齒長軸）、起重鏈輪軸之間由兩組并列的中間齒輪組成兩條平行的傳動鏈，同時為了結構緊湊外形美觀，將手鏈輪裝置在起重鏈輪軸中心。
由于上述結構特點，在制造過程中應確保兩組中間齒輪（短軸齒輪和平齒輪）的組件的相對位置正確性，以便在組裝兩組短軸任何工作時的軸齒輪和小齒輪至少有一組小齒輪，短軸齒輪可以同時使用五齒長軸齒輪，花鍵孔齒輪。 五齒長軸和spline 孔齒輪都是單齒。目的是促進兩組齒輪嚙合1/2齒傾角。不要在牙齒頂部或牙齒上交替工作。

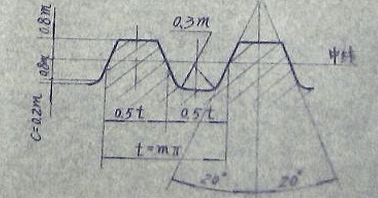

齒形的選擇：根據起重機齒輪低速重載，小齒數等。 HSZ型起重機使用漸開線特殊的短齒齒輪，齒距為20°。基本機架的基本參數如下：
